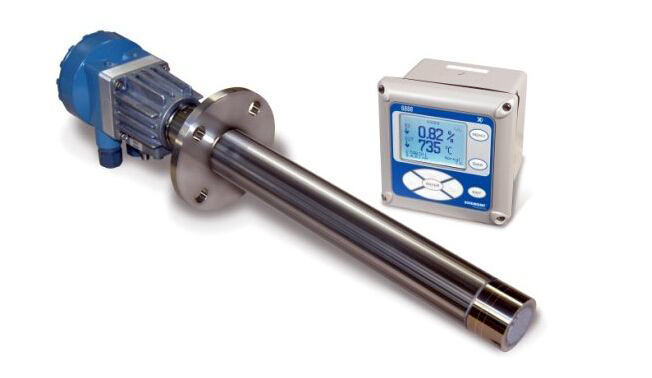

1、氧化鋯氧量分析儀工作原理
昌暉儀表在《氧化鋯氧量分析儀的測量原理》中詳細介紹過氧化鋯工作原理，本文不再累述。
2、氧化鋯氧量分析儀安裝
①安裝點的煙氣溫度應符合相關要求
一般來說，煙氣溫度低，檢測器使用壽命長，煙氣溫度高，使用壽命短。檢測器不能安裝在煙氣不流動的死角，也不能安裝在煙氣流動很快的地方(如有些旁路氣道的擴容腔內)。另外要求煙道漏氣較小，檢測器安裝維修方便，對于中、小型鍋爐，建議安裝在省煤器前過熱器后，因為鍋爐系統煙氣的流向從爐膛到汽包，經過過熱器、省煤器、空氣預熱器，由引風機經回收處理后從煙囪排放。如果測點過于靠近煙氣爐膛出口，由于溫度過高，流速較快，將對檢測器不銹鋼外殼形成沖刷腐蝕，減短使用壽命；如果測點過于偏后，由于煙道系統中漏氣現象，將造成測點處氧量值偏高，不能如實反映爐膛中的煙氣氧量。
②爐墻上的檢測器固定法蘭
-用鋼材做成過渡架，過渡架的法蘭能直接焊在爐墻處壁上或埋入爐墻中，但要求氣密牢固。過渡架另一端法蘭是為固定檢測器而設，因此必須與檢測器固定法蘭的螺孔相匹配。
③檢測器的安裝
檢測器的參比氣是靠空氣自然對流提供的，檢測器需水平安裝，參比氣和標準氣接口相應朝下。檢測器安裝法蘭和過渡架法蘭之間必須填橡膠紙板，以免空氣漏入煙道，影響測量準確度。
3、氧化鋯氧量分析儀檢修過程
①氧量指示修前記錄
記錄下正常運行時氧量指示值。記下溫度毫伏示值，是否穩定。斷開氧化鋯電源后拆線，將所有拆下的線用膠帶包好，并做好標記。
②氧量探頭拆卸
a、拆氧量探頭時應拉開探頭電源，并用驗電筆驗電，確認無電后方可工作。
b、將電源、熱電偶、信號接線均拆下，并做好標志。拆卸探頭時防止燙傷。
③氧化鋯校驗
a、用毛刷清除氧化鋯探頭積灰，打開探頭接線盒，用萬用表測量加熱絲兩端及熱電偶兩端的電阻，判斷有無斷線或接觸不良現象，判斷無故障后，將三組接線柱與變送器相應接線端子連接好(注意熱電偶與信號兩組線的正負極)，將外接電源接在變送器AC220V電源端子上。接通電源后儀器開始升溫，按下“池溫”鍵儀器顯示溫度值，當溫度達到工作溫度后，按下“氧量”鍵，儀器便轉為氧含量顯示。
b、自檢儀器達到穩定工作溫度后，按下“自檢”鍵，氧量顯示5.0±0.2 (%O2) ，說明變送器氧量轉換系統正常。實際測量時一定要彈出“自檢”鍵。
c、探頭檢驗當溫度達到工作溫度并且穩定一段時間后，測量探頭信號兩端的電阻及電勢值，如電阻小于1KΩ，氧量顯示逐漸穩定在21%，表明探頭完好，可以進行現場安裝。
④線路檢查
a、接線端子應完整無損，螺絲不得禿扣，連接牢固，銘牌、接線標志字跡清楚、齊全、正確，且與圖紙相符；端子排、配線等處不得積灰，電纜孔應密封完好。
b、絕緣電阻測試用兆歐表測量線間及線對地的絕緣電阻，應大于20MΩ。
⑤氧化鋯探頭、變送器回裝
探頭回裝時動作要輕，以防鋯管斷裂。變送器接線正確，不能把電源串入信號線。
4、氧化鋯分析儀檢修中注意事項
①檢修前準備工作人員應做好如下準備工作
a、工器具檢查:螺絲刀、扳手、萬用表、兆歐表常用工具等；
b、資料檢查：說明書、安裝圖、接線圖、所需數據資料、明確檢修步驟；
c、已做好修前的安全措施準備及開具合格工作票。
②過程中檢修管理制度的建立
a、認真執行檢驗操作程序，嚴格按照規范步驟進行操作。
b、保持檢修場地現場干凈，整潔。工件，工具擺放整齊。施工完畢做到工完，場地清。
c、按照規定著裝，佩戴防護用品，嚴格遵守安全規定。
作者：陳燁
