上位機是一個在工業自動化和控制系統中非常基礎的概念。簡單來說，上位機就是一臺計算機，它可以是個人電腦、工作站或者更專業的工業計算機。這臺計算機的主要任務是發出指令，控制那些直接與機器和設備交互的下位機(比如PLC或單片機)。上位機通過屏幕顯示和用戶交互來監控各種過程變量，如溫度、壓力等，并能夠發送控制信號來調整設備狀態。
上位機主要功能
上位機在工業自動化系統中扮演著至關重要的角色，其主要功能可以歸納為以下幾個方面：
1、數據通信：上位機負責與下位機(如PLC、智能儀表等)進行數據交換，通過標準的通信協議(例如Modbus、Profibus、EtherCAT等)，實現對現場設備的監控和管理。
2、數據處理：收集到的數據需要經過處理才能轉化為有用的信息。上位機能夠執行復雜的計算任務，比如平均值計算、趨勢分析、異常檢測等，幫助工程師更好地理解生產過程的狀態。
3、控制命令下發：基于預設的邏輯或操作員的指令，上位機可以向現場設備發送控制命令，調整工藝參數，確保生產過程按照預期進行。
4、用戶界面展示：提供友好的人機交互界面，使操作人員能夠直觀地了解系統的運行狀態。這通常包括實時數據顯示、報警提示、歷史記錄查詢等功能，有助于提高操作效率和安全性。
5、數據存儲：為了支持長期的趨勢分析、故障診斷及優化研究，上位機會將重要數據保存至本地或云端數據庫。這些信息不僅對于日常運營至關重要，也是企業持續改進的基礎。
上位機應用領域
上位機的應用跨越了多個行業。在制造業，它監控生產線的運行；在智能建筑中，它管理空調和照明系統；在交通管理中，它控制信號燈和監控?cái)z像頭；在環境監測中，它記錄和分析環境數據；在電力系統中，它監控電網的運行狀態；在醫療領域，它監控病人的生理參數。幾乎在任何需要自動化控制和監控的場合，都能找到上位機的身影。

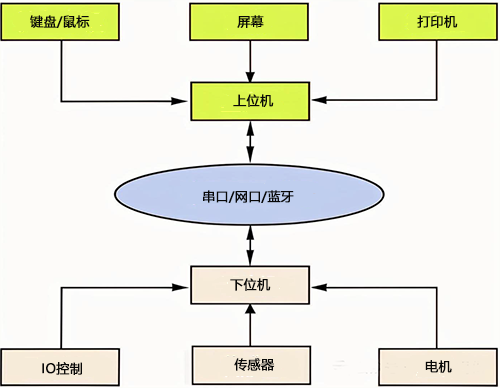

上位機與下位機的關系
上位機和下位機之間的關系可以比作是指揮官和士兵。上位機是決策中心，負責制定策略和發出命令，而下位機則是執行者，負責接收命令并直接控制設備。這種關系確保了系統的靈活性和響應速度，上位機可以快速調整策略，而下位機則迅速執行這些策略。兩者之間的通信是雙向的，下位機也會將設備狀態和傳感器數據反饋給上位機，以便進行進一步的分析和決策。
上位機應用案例
1、工業自動化
在工業控制系統中，上位機設備(如個人電腦、工作站、服務器、PLC等)運行著專門的上位機軟件，用于監視和控制下位機設備。例如，通過上位機軟件可以實時監控生產線上各種設備(下位機)的運行狀態，包括設備的溫度、壓力、運行速度等參數，還可以根據生產需求對下位機設備下達控制指令，如調整設備的運行參數、啟動或停止設備等操作。
2、數據采集
上位機可以采集下位機傳來的數據。例如在一些環境監測系統中，下位機可能是分布在各個監測點的傳感器(如溫度傳感器、濕度傳感器等)，上位機通過通信接口(如串口、網絡等)接收這些傳感器傳來的數據，并進行存儲、分析等操作。上位機軟件可以將采集到的數據進行整理，生成報表或者圖表，以便于查看數據的變化趨勢等1。
3、遠程監控
借助網絡通信，上位機能夠?qū)崿F(xiàn)對下位機的遠程監控。比如在智能家居系統中，下位機是家中各種智能設備(如智能燈、智能門鎖、智能攝像頭等)，上位機可以是手機APP或者遠程服務器上的監控程序。用戶通過上位機可以在遠程查看家中設備的狀態(如智能攝像頭的畫面、智能門鎖的開關狀態等)，還可以遠程控制這些設備(如遠程打開或關閉智能燈)1。
上位機應用中的開發實例
1、Python開發上位機應用
例如利用Python開發上位機應用程序(使用Pyside庫)，可以實現如串口通信相關的功能，將串口通信訪問到的數據以表格和波形的形式顯示出來。開發過程包括安裝相關庫(如pip/pip3 install can - isotp等)、配置UI開發環境、創建界面類以及編寫相關邏輯函數等步驟。最后還可以將代碼打包生成exe程序以便于使用3。
2、C#開發上位機應用
以C#開發上位機應用為例，如開發一個簡單的串口數據波形顯示助手。開發過程中需要理解C#上位機與下位機(如STM32)之間的通信機制(如串行通信或USB通信)，通過對PC機端口進行遍歷掃描串口等操作，來構建一個可以顯示串口數據波形的上位機應用程序。
