本文可以作為正確連接RS485網絡的基本指南。RS485規范(官方稱為TIA/EIA-485-A)沒有特別規定應該如何連接RS485網絡。盡管如此，規范還是給出了一些指南。這些指南和良好的工程實踐是本文的基礎。然而，本文提出的建議并不能涵蓋設計網絡的所有不同方式。
RS485在多個位置之間發送數字信息。數據率可高達10Mbps，有時候甚至更高。RS485設計主要用于在較長距離內傳輸信息，其能力完全可滿足RS485通訊距離1000米。RS485能夠成功實現的傳輸距離和數據率很大程度上依賴于系統的接線方法。
RS485網絡連線
RS485的設計為平衡系統。簡單地說，使用兩根線傳輸信號，沒有地。

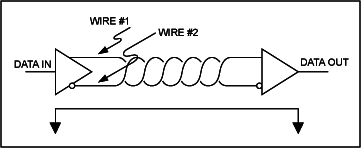

圖1 平衡系統使用兩根線傳輸數據，沒有地
系統之所以稱為是平衡的，是因為理想情況下其中一根線上的信號與另一根線上的信號嚴格相反。也就是說，如果一根線發送的為高電平，另一根線將發送低電平，反之亦然，見圖2。

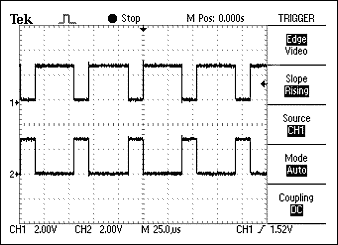

圖2 平衡系統中兩根線上的信號嚴格相反
盡管RS485可使用多種類型的介質進行成功傳輸，但應使用通常稱為“雙絞線”的接線方法。
什么是雙絞線？為什么使用雙絞線？
顧名思義，雙絞線是一對等長、纏繞在一起的電線。RS485兼容的發送器與雙絞線配合使用可降低設計高速長距離網絡的兩個主要故障源：輻射EMI和接收EMI。
1、輻射EMI
如圖3所示，當利用快速變化的邊沿發送信息時，就會產生高頻成分。由于RS485能夠以較高數據率進行傳輸，快速變化的邊沿就必不可少。

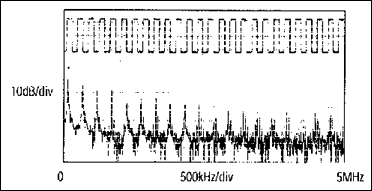

圖3 125kHz方波及其FFT圖
快速變化的邊沿中不可避免的高頻成分與長連接線相耦合，會產生輻射EMI。采用雙絞線的平衡系統使系統成為沒有效率的輻射體，可降低這種影響。其工作原理很簡單：由于傳輸線上的信號相等、極性相反，每根線上輻射的信號也相當、極性相反。這就存在彼此抵消的效果，意味著不存在凈輻射EMI。然而，這種結果基于一個前提：連接線長度嚴格相等、位置嚴格相同。由于兩根線不可能同時處于相同的位置，所以兩根線應盡量彼此靠近。將兩根線纏繞在一起，之間的距離就非常有限，有助于抵消剩余的EMI。
2、接收EMI
接收EMI基本上與輻射EMI的問題相同，但方向相反。RS485系統中使用的線纜也作為天線接收有害信號。這些有害信號會造成有用信號失真，如果足夠嚴重，會引起數據錯誤。與雙絞線有助于防止輻射EMI的原因相同，雙絞線也有助于降低接收EMI的影響。由于兩根線彼此靠近并纏繞在一起，一根線上接收的噪聲將傾向于與另一個線上接收的噪聲相同。這種類型的噪聲被稱為“共模噪聲”。由于RS485接收器設計用于檢測彼此極性相反的信號，所以很容易抑制共模噪聲。
3、雙絞線的特征阻抗
根據電纜的幾何結構以及所用絕緣材料的不同，雙絞線的“特征阻抗”一般由制造商給出。RS485規范推薦但沒有特別規定特征阻抗應為120Ω。推薦這一阻抗是RS485規范中計算最差工作條件負載以及共模電壓范圍所必需的。規范沒有特別規定該阻抗可能是出于靈活性考慮。如果因為某種原因不能使用120Ω電纜，建議重新計算最差工作條件負載(可使用的發送器和接收器數量)和最差工作條件共模電壓范圍，以確保所設計的系統能夠正常工作。行業標準TSB89《ATIA-EIA-485-A應用指南》1中有一章專門介紹了這些計算。
4、每個發送器的雙絞線對數量
在理解了要求的傳輸線類型后，讀者可能會問：一個發送器能夠驅動幾對雙絞線？簡單回答就是：只能一對。盡管發送器在特定環境條件下有可能驅動多個雙絞線對，但這不符合規范。
5、匹配電阻
由于涉及到高頻率和距離，必須嚴密關注傳輸線效應。然而，關于傳輸線效應和正確端接技術的詳細討論超出了本應用筆記的內容范圍。因此，本文簡要討論與RS485相關的最簡單形式的匹配電阻。
匹配電阻就是安裝在電纜最末端的電阻(圖4)。匹配電阻值在理想情況下與電纜的特征阻抗值相同。

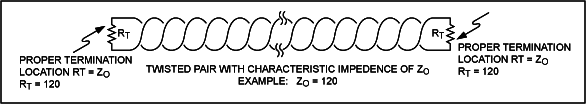

圖4 匹配電阻值應與雙絞線的特征阻抗值相同，應安裝在電纜的遠端
如果匹配電阻值與連接線的特征電阻值不同，信號在電纜中傳輸時將發生反射。這一過程由公式(Rt-Zo)/(Zo+Rt)給出，其中Zo為電纜阻抗，Rt為匹配電阻值。盡管電纜和電阻容限會造成一定不可避免的反射，但足夠大的失配會引起足以造成數據錯誤的較大反射，見圖5。
圖5 使用上圖所示的電路，左側的波形是通過MAX3485獲得的，器件驅動120Ω雙絞線電纜，匹配電阻為54Ω；右側波形為使用120Ω電阻正確端接電纜獲得的波形
了解了反射之后，盡可能將匹配電阻與特征阻抗相匹配就非常重要。匹配電阻的位置也非常重要。匹配電阻應安裝在電纜的遠端。
此外，作為一般規則，應在電纜的兩個末端均安裝匹配電阻。盡管對于大多數系統設計在兩端正確安裝匹配電阻是非常關鍵的，但可以說在某種特殊情況下只需一個匹配電阻。當系統中只有單個發送器，并且發送器位于電纜遠端時，在這種情況下，由于信號總是從發送器所在的電纜末端發送信號，所以不需要在該端安裝匹配電阻。關于終端匹配電阻的知識在文章《儀表RS458通信你加了終端匹配電阻嗎》有深入介紹。
6、網絡上發送器和接收器的最大數量
最簡單的RS485網絡由一個發送器和一個接收器組成，盡管這種配置在很多應用中很有用，但RS485允許在一對雙絞線上掛接多個接收器和發送器，具有更大靈活性。允許的發送器和接收器最大數量取決于每片器件對系統形成的負載。理想情況下，所有接收器和停止發送的發送器的阻抗無限大，不會造成系統過載。但在實際應用中并不是這種情況。連接至網絡的每個接收器和所有停止發送的發送器都將增加負載。
為幫助RS485網絡的設計者確定系統中可增加多少器件，創造一個稱為“單位負載”的假想單位。連接至RS485網絡的所有器件都應特征化為單位負載的倍數或分數。其中兩個例子是MAX3485(規定為1個單位負載)和MAX487(規定為1/4個單位負載)。假設電纜的特征阻抗為120Ω，正確端接，那么一對雙絞線上允許的最大單位負載數量為32。在上例中，意味著單個網絡上可掛接最多32片MAX3485或最多128片MAX487。
7、失效保護偏置電阻
輸入介于-200mV和+200mV之間時，接收器輸出“無定義”。有四種常見故障條件會造成接收器輸出無定義，從而導致數據錯誤：
◆系統中的所有發送器關斷
◆接收器未連接至電纜
◆電纜開路
◆電纜短路
利用失效保護偏置，當發生以上條件之一時，確保接收器的輸出為確定狀態。失效保護偏置包括同相線上的上拉電阻和反相線上的下拉電阻。偏置正確時，如果發生任意故障條件，接收器將輸出有效高電平。這些失效保護偏置電阻應安裝在傳輸線的接收器端。
正確網絡示例
了解以上信息后，我們就可以設計一些RS485網絡。以下為幾個例子。
1、一個發送器、一個接收器
最簡單的網絡為一個發送器和一個接收器(圖6)。本例中，匹配電阻位于電纜的發送器端。盡管本例中沒必要，但設計兩個匹配電阻是一種好習慣。這允許發送器移動到遠端之外的其它位置，并且允許在必要時將更多發送器增加至網絡。

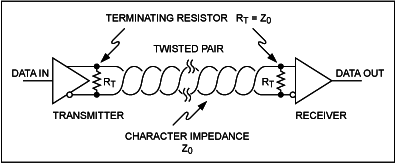

圖6 一個發送器、一個接收器的RS485網絡
2、一個發送器、多個接收器
圖7所示為一個發送器、多個接收器的網絡。本例中，使雙絞線到接收器的距離盡量短是非常必要的。

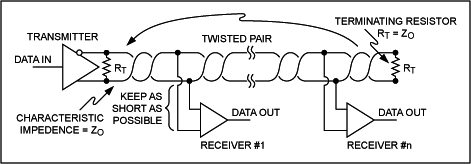

圖7 一個發送器、多個接收器的RS485網絡。
3、兩個收發器
圖8所示為兩個收發器的網絡。

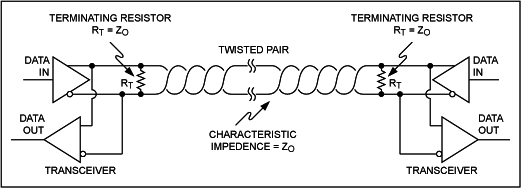

圖8 兩個收發器的RS485網絡
4、多個收發器
圖9所示為多個收發器的網絡。與圖7所示的一個發送器、多個接收器網絡一樣，使雙絞線到接收器的距離盡量短非常必要。

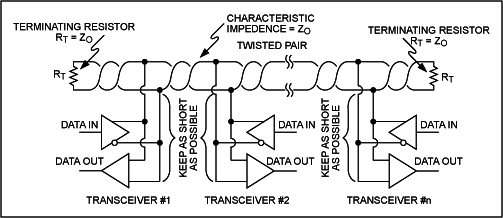

圖9 多個收發器的RS485網絡
不正確RS485網絡示例
以下是系統配置不正確的例子。每個示例中給出了從設計不正確的網絡中獲得的波形，并與正確系統的波形進行比較。波形是從A點和B點以差分形式(A-B)測得的。
1、未端接的網絡
本例中，雙絞線的末端未安裝匹配電阻。信號沿連接線傳輸時，在電纜末端遇到開路。這就形成阻抗不匹配，產生發射。在開路情況下(下圖所示)，所有能量被反射回源端，造成波形嚴重失真。

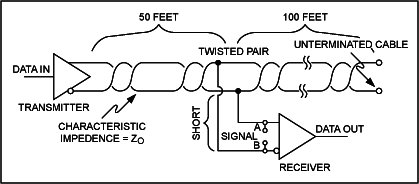

圖10a 未端接RS485網絡(上圖)及其產生的波形(左圖)，以及正確端接網絡獲得的波形(右圖)

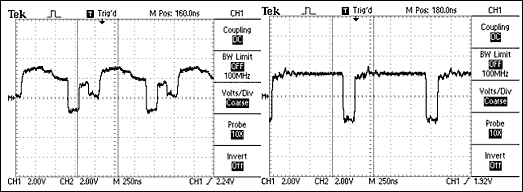

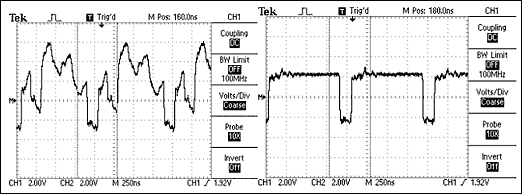

圖10b 未端接RS485網絡其產生的波形(左圖)，以及正確端接網絡獲得的波形(右圖)
2、錯誤的端接位置
圖11中安裝了匹配電阻，但并沒有安置在電纜的最遠端。信號沿連接線傳輸時，遇到兩處阻抗不匹配。首先發生在匹配電阻處。即使電阻與電纜的特征阻抗相匹配，但電阻之后仍然有電纜。之后的電纜造成電阻不匹配，進而引起反射。第二次不匹配發生在未端接電纜的末端，造成進一步反射。

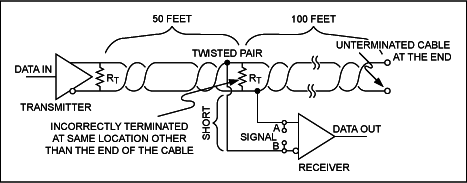

圖11a 匹配電阻位置錯誤的RS485網絡(上圖)及其產生的波形(左圖)，以及正確端接網絡獲得的波形(右圖)
圖11b 匹配電阻位置錯誤的RS485網絡產生的波形(左圖)，以及正確端接網絡獲得的波形(右圖)
3、多根電纜
圖12所示的布局中存在多種問題。RS485驅動器的設計目的是驅動單對、正確端接的雙絞線。本例中，發送器驅動4對并聯的雙絞線。這意味著不能保證要求的最低邏輯電平。除負載大之外，多根電纜的連接點存在阻抗不匹配。阻抗不匹配就意味著反射，進而造成信號失真。

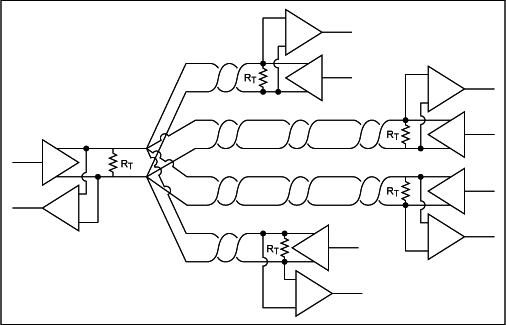

圖12 不正確使用多對雙絞線的RS485網絡
4、分支過長
圖13中，電纜端接正確，發送器僅驅動一對雙絞線。然而，接收器的連接點(分支)過長。長分支造成明顯的阻抗不匹配，進而引起反射。所有分支應保證盡量短。

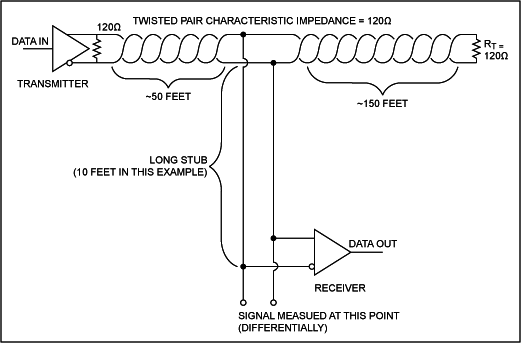

圖13a 分支長達10英尺的RS485網絡

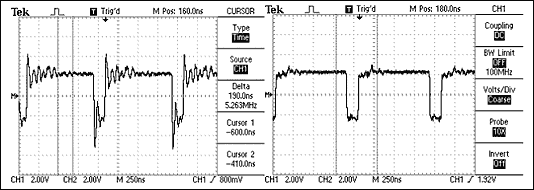

圖13b 分支長達10英尺的RS485網絡產生的波形(左圖)，以及短分支獲得的波形(右圖)
