ABB ReliaGear neXT配電盤和ReliaGear SB從根本上改變了配電盤電氣連接的方式。結合模塊化配電盤結構和ABB SACE Tmax XT斷路器，結果是更快、更可靠的電力安裝，具有更高的質量。

工業中的大多數電氣連接都是由插入式或螺栓連接器制成的，這兩種連接器都有其問題。例如，螺栓連接隨著時間的推移很容易松動，這不僅會導致高電阻效應，如發熱，由于安裝中的電氣連接狀態對其安全性、效率、可靠性和使用壽命起著獨特的關鍵作用，因此ABB推出了新的ReliaGear插入式設計，以確保最佳連接性能。下面昌暉儀表對這種新技術配電盤做簡單介紹。

1、ABB的ReliaGear插入式設計簡化了電氣連接的安裝工作

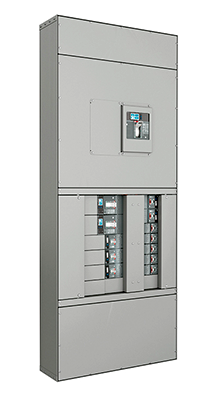

圖中顯示的是處于關閉位置的ReliaGear neXT前面板

◆ReliaGear neXT和 ReliaGear SB插件連接
ABB的ReliaGear插入式設計代表了對設備安裝和連接的經典螺栓連接方法的重大改進。ReliaGear neXT和ReliaGear SB設計的核心創新特征是固定(垂直)配電盤總線及其包含的插槽。相應地，相關斷路器上的連接器(即線路側連接器)具有匹配幾何形狀的夾子，該夾子與垂直母線組件中的插槽接合。此外，雖然在故障電流期間產生的力可以松開傳統的連接，ReliaGear巧妙地利用這些力來收緊連接。

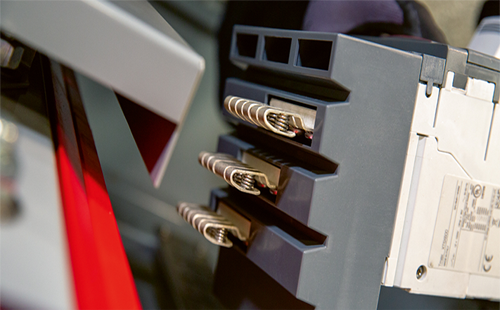

2、ReliaGear neXT連接器
ReliaGear插入式斷路器組件將斷路器和線路側連接器組件整合到一個工廠組裝的產品中。沒有帶多根導線的束帶套件，也沒有硬件套件，線路側連接器預先組裝在無需現場組裝，無需復雜的連接部件套件，安裝簡單明了

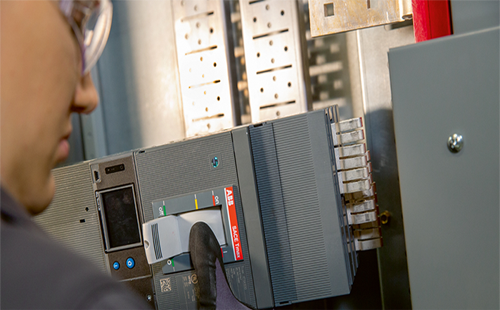

3、設備的安裝非常簡單
ReliaGear neXT配電盤的模塊化設計是加快安裝速度的關鍵。固定在斷路器上的鋼制安裝支架提供了一個支點，斷路器在該支點上被撬動到位，將插入式手指與垂直母線接合。無需扭矩檢查電氣連接，也不需要特殊工具。線路側連接器設計有助于確保正確對齊并在安裝和拆卸過程中支撐夾子。



◆安裝
由于neXT導軌系統具有等距的插槽，因此可以輕松直接地安裝各種寬度和長度的設備。任何帶有后支架插槽的設備都可以安裝到導軌上的開口中并安裝到總線堆棧中。根據設計，如果面板不能接受設備，最大的設備將不會與插槽或垂直總線接合。

插槽的設計使得“X”間距(可用安裝位置的數量)可以適應各種斷路器寬度。每個斷路器框架和母線堆疊安裝附件對 X 間距都有特定要求。也適應空白墊片填補空白。

當設備安裝在導軌系統中時，下面的框架孔將與后支架上的螺栓孔對齊，以便安裝螺釘。這種高效的設計可確保安裝的設備正確定位并完全嚙合。

ReliaGear neXT和SB系統經過深思熟慮的設計，以便在幫助實現接觸完整性的同時盡可能輕松地插入。考慮到設計的插入式特性，插入力與所安裝設備的載流能力成比例對于載流量較小的斷路器，插入將是一項簡單的操作，需要最小的手力和支撐。對于較大框架的斷路器，ReliaGear neXT電源面板的設計可以支撐斷路器的重量，直到最終插入。

調查顯示，平均而言，由經驗豐富的技術人員完成的斷路器和綁帶套件的安裝可能需要10分鐘或更長時間才能完成，并且需要合適的扭矩扳手以確保合適的連接。Gear neXT面板耗時不到30秒，相鄰設備不受影響，只需要基本的手動工具。

◆額定負載下的性能
斷路器線路側連接器在夾子內包含一個壓縮彈簧，通過夾子本身的特征固定，在典型的操作條件下實現所需的接觸壓力。作為彈簧加載連接，該接頭不會隨著時間的推移而松動；無需檢查或維護螺紋連接；接觸壓力由彈簧保持。ReliaGear夾子組件是一項獲得專利的解決方案，可為連接提供可重復且可靠的力，有助于確保安全可靠的連接。

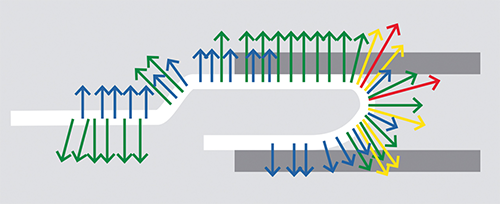

4、力矢量圖顯示ReliaGear neXT和SB夾內的排斥力撞擊垂直總線并在高電流/短路事件期間產生壓縮力。顯示的力大小從藍色到綠色增加到紅色。合成壓縮力產生了比正常運行時更強的連接。

在考慮電氣連接的接觸面積時，重要的是要考慮表觀接觸面積與真實接觸面積的比率。雖然常識可能表明完美表面的該比率高于線接觸，但實驗和計算結果相反：由嵌入式壓縮彈簧固定的 ReliaGear neXT夾子組件將比率從傳統方法中的20%左右增加到超過40% 。使用經典螺栓實現等效接觸面積 -式連接需要高扭矩、高強度的緊固件-在現場特別脆弱的布置。

◆短路條件下的性能
故障電流期間產生的電磁力會影響螺栓連接的接頭電阻，從而影響熱性能。在這里，ReliaGear插入式夾設計扭轉了局面，并利用這些力產生了相反的效果。使用 ReliaGear，排斥力、夾子和面板總線之間的力被夾子本身的臂中產生的排斥力所克服?？赡鼙幻枋鰹椤按惦x”力的東西被利用并轉化為“吹入”力。這種布置方式，接觸力與電流的大小成比例地增強，允許夾子組件在故障和短路期間保持原位。

◆振動測試
振動是現場連接器故障的一個重要原因，因此 ReliaGear neXT裝配系統的結構和功能完整性通過徹底的振動測試得到驗證。該測試是通過將neXT組件剛性安裝在振動臺上并對該組件進行評估來進行的達到或超過相關規范的要求：國際規范委員會-評估服務驗收標準 (156ICC-ES AC156)。

◆IP防護保護(IP)
根據IEC60529標準，入口保護(IP)代碼定義了機械外殼對灰塵、意外接觸和水侵入的防護等級。這符合IP20防護等級，通常被認為是“手指安全”。該設計還最大限度地降低了異物接觸總線系統的風險。

5、手指安全垂直總線堆棧組件的IP20合規性是通過使用校準探頭進行測試確定的
◆安全可靠的連接
安全性和可靠性是任何電氣連接方案中最重要的方面。ReliaGear neXT配電板經過設計和測試以增強安全性并提供長期可靠性。ReliaGear的插入式連接改進了具有以下特性的插入式連接該設計甚至利用在故障條件下產生的電磁力來改善電氣連接。簡而言之，ReliaGear設計使得在配電和控制設備中使用的歷史悠久，在額定電流下提供比螺栓等效的更好的真實接觸/視在接觸比. 安裝更安全、更輕松、更快捷，同時確保長期、高質量的性能。
