昌暉儀表工程師總結了壓力變送器、溫度變送器、流量計、熱電偶、熱電阻、氣動閥門、就地儀表、控制柜、電氣成套裝置、變壓器、電纜和螺栓等儀表設備拆除技巧和儀表設備拆除中的注意事項，對自動化行業從業新手非常有幫助，值得大家仔細閱讀和收藏。

那天師傅不在，突然新裝的儀表出現了一點問題，看同事平時都是把儀表拆掉重裝一下就好了，于是，筆者小試了一把，不僅成功的拆下了表，還把儀表表里里外外檢查了遍。

結果不僅故障原因沒找到，儀表還安裝不回去了！當時筆者想死的心都有了，為此，筆者總結了，一定要學好儀表拆除和安裝！于是便有了這篇《儀表設備拆除技巧和注意事項》

儀表設備拆除技巧及注意事項
1、通用原則
確認均已斷電后方可開始儀表拆除工作，可以再次使用的儀表，要進行保護性拆除。對于小件儀表、設備拆除完畢后立即進行裝箱，做好防雨防潮，同時在箱子外面標明設備名稱、規格型號，易碎件要特殊標明進行防護。

2、化工儀表設備拆除注意事項：
①易爆、易燃、有毒、易污染環境化工儀表設備的拆除具有拆除難度大、危險因素多等不利因素，所以在作業前，應對安全措施落實情況進行檢查確認。參加設備拆除的人員，須進行同作業內容相關的安全教育。凡二人以上作業，須指定一人負責安全。
②設備拆除各項目作業，須嚴格執行作業許可證（包括盲板抽堵、檢修、動火、臨時用電、動土、高處作業、受限空間作業等票證）制度和相應的安全技術規范。各施工操作人員須持票證才能作業。
③進入裝置、現場人員，必須嚴格執行有關勞動保護規定，穿戴好勞動保護用品，嚴禁攜帶煙火。
④各作業人員須達到“三懂三會一能”：懂本作業崗位的火災危險性，懂火災的撲救方法，懂火災的預防措施；會正確報警，會使用現有的消防、器材，會撲救初期火災；能正確使用現有的防護器具和急救器具。
⑤須對施工作業所用工機具、防護用品（腳手架、跳板、繩索、行車、安全行燈、行燈變壓器、電焊機、絕緣鞋、絕緣手套、電筆、防毒面具、防塵用品、安全帽、安全帶、安全繩、消防器材等）安全可靠性進行檢查、確認。
⑥對存有易燃、易爆物料的容器、設備、管線等施工作業時，須使用防爆（如：木、銅質等無火花）工具，嚴禁用鐵器敲擊、碰撞。
⑦打開設備人孔時，應使其內部溫度、壓力降到安全條件以下，且在打開人孔時，應先打開最底部放料排渣閥門，待確認內部沒有殘存物料時方可進行作業，警惕有堵塞現象。
⑧禁止使用汽油或揮發性溶劑洗刷工具、配件、車輛和洗手、洗工作服。嚴禁將可燃污液、有毒有害物質排入下水道、明溝和地面。
⑨臨時用電的配電器必須加裝漏電保護器，其漏電保護的動作電流和動作時間必須滿足上下級配合要求。
⑩腳手架材料和腳手架搭設須符合規范要求，經施工單位檢查驗收合格并掛有準許使用的標識牌后，方可使用。在雨、雪天腳手架作業時應采取有效的防滑措施。
?高處作業人員應系用與作業內容相適應的安全帶，安全帶應系掛在施工作業上方的牢固構件上，安全帶應高掛(系)低用。
?禁止高空拋物件、工具和雜物，工機具、材料、自行車和工業垃圾等物品要按指定地點擺放。
?遇有異常情況，如物料泄漏、設施損壞等，應停止一切施工作業，并采取相應的應急措施。

儀表拆除方法和技巧

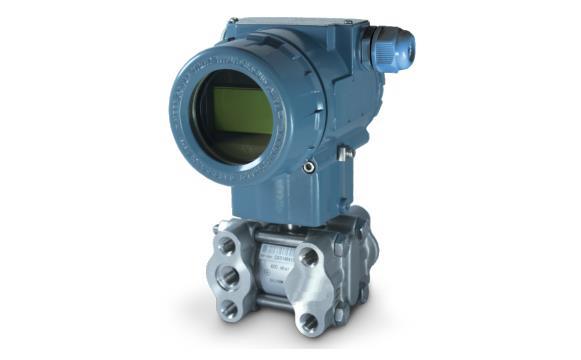

1、壓力變送器、溫度變送器拆除
①關閉壓力變送器根部閥和進氣閥，開啟放空閥，放空完畢后關閉放空閥。
②確認控制柜至變送器電源已斷開。
③用梅花起子卸開變送器蓋板，解除信號線，用絕緣膠帶保護好信號線及其電纜標號。
④用活動扳手擰除壓力變送器引壓管接頭，并用絕緣膠帶妥善保護引壓管頭部。
⑤拆除變送器固定螺絲，將變送器從支架上取下來。
⑥對變送器清掃表面灰塵,用白膠布作好設備標簽貼至變送器表面。
⑦做好記錄后，將變送器移交給倉庫保管員保管。

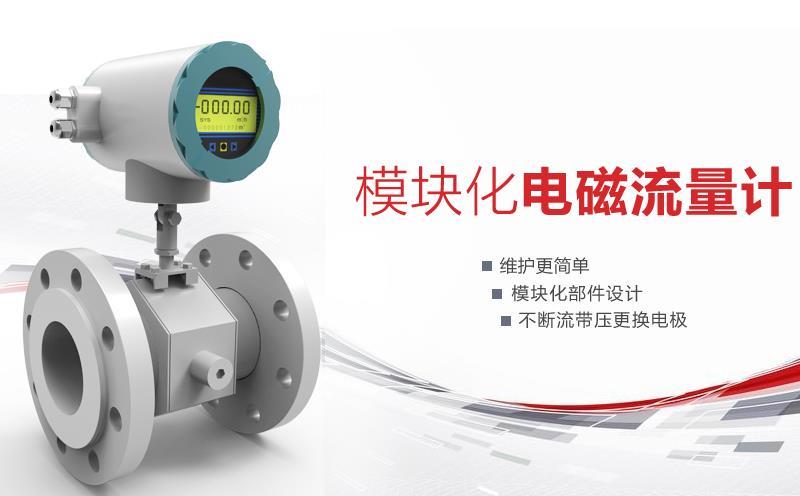

2、流量計拆除
①確認管線內部無介質通過。
②確認控制柜至流量計電源已斷開。
③用梅花起子卸開流量計變送器蓋板，解除信號線,用絕緣膠帶保護好信號線及其電纜標號。
④使用活動扳手松開流量計兩端法蘭的螺栓、螺母。
⑤拆卸完所有螺栓螺母后，使用吊裝或者手動搬開流量計(注意：兩端頂部需各留一根螺栓，待吊裝設備或者人員準備齊全再拆卸，以防流量計墜落損壞)。
⑥拆卸完流量計后，在兩端撬裝管道處安裝盲板及墊片(盲板提前除銹刷漆并晾干，若舊墊片未損壞，可采用舊墊片)，并緊固螺栓。
⑦清除流量計表面灰塵及污物，用白膠布做好設備標簽貼至流量計表面。
⑧做好記錄后，將流量計移交給倉庫保管員保管。

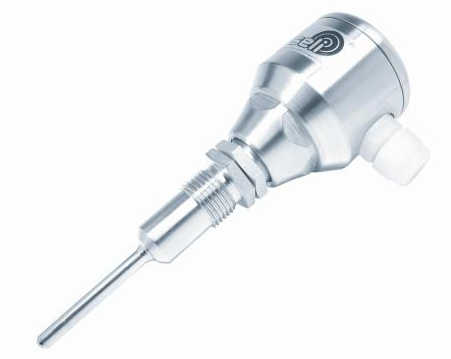

3、熱電偶和熱電阻拆除
①確認管線內部無介質通過，且溫度適宜拆卸。
②確認控制柜至熱電偶/熱電阻已卸載。
③用梅花起子打開熱電偶/熱電阻蓋，解除信號線，用絕緣膠帶保護好信號線及其電纜標號。
④使用活動扳手拆卸法蘭上的螺栓螺母(如果熱電偶/熱電阻采用倒裝或側裝時，需由專人固定后再拆卸，以防墜落損毀)。
⑤拆除高溫爐內的瓷管熱電偶或非金屬保護管熱電偶，因緩慢抽出且緩慢降溫，不然拆除過程就是損壞熱電偶的過程。
⑥清楚熱電偶/熱電阻表面灰塵及污物，用白膠布做好設備標簽貼至其表面。
⑦做好記錄后，將熱點偶/熱電阻移交給倉庫保管員保管。

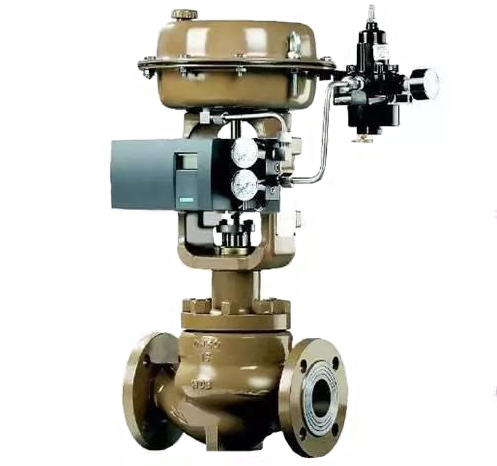

4、氣動閥門拆除
①確認管線內部無介質通過。
②確認控制柜至氣動閥已卸載。
③斷開氣源閥門。
④用梅花起子打開執行機構蓋，解除信號線，用絕緣膠帶保護好信號線及其電纜標號。
⑤使用活動扳手松開流量計兩端法蘭的螺栓、螺母。
⑥拆卸完所有螺栓螺母后，使用吊裝或者手動搬開氣動閥(注意：兩端頂部需各留一根螺栓，待吊裝設備或者人員準備齊全在拆卸，以防氣動閥墜落損壞)。

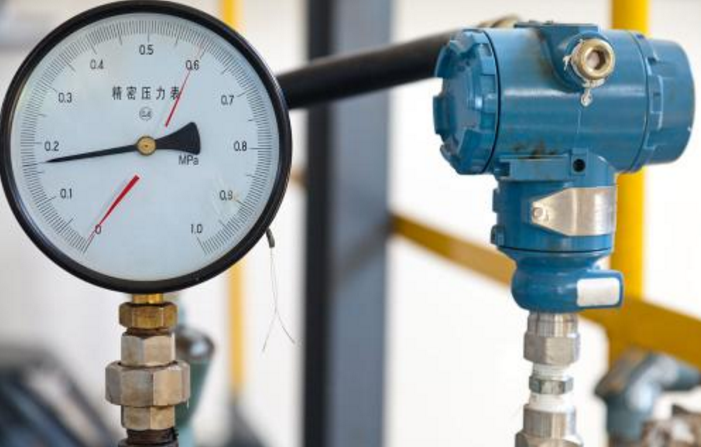

5、就地儀表的拆除
①以壓力表為例，關閉根部一次閥門，打開放空絲堵放空。
②待壓力表壓力歸零后，拆除壓力表(在拆除過程中采用絲接的從絲扣處分離拆除，如絲扣銹蝕嚴重，則在拆除前用煤油在絲扣處浸潤，以便拆除，對于法蘭連接的則從法蘭處進行拆除)。
③拆除后清理壓力表上的污物，用白膠布做好設備標簽貼至其表面。
④做好記錄后，將壓力表移交給倉庫保管員保管。

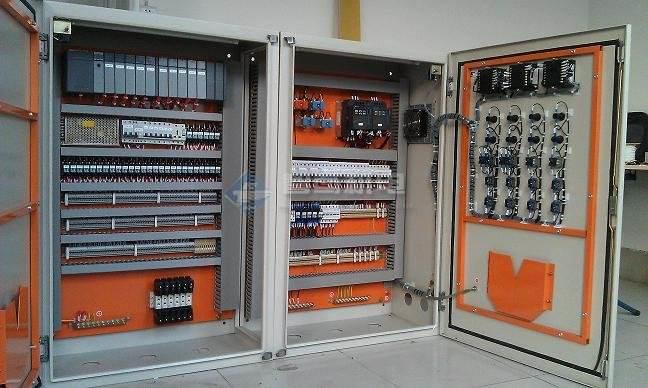

6、控制柜拆除
①檢查相關標識是否完整，確認各標識完整后方可進行拆除。
②對控制柜進行檢查，檢查項目如下：柜內AC220V空氣開關、指示燈、PLC、中間繼電器、安全柵、信號隔離器和配電器、DC24V開關。檢查控制柜的功能是否完好并符合規范及設計要求。檢查插件有無松動、變形，檢查柜體面漆是否有損傷或脫落，框架變形程度等。對以上各項質量檢查中存在的問題，列出質量檢查明細單提交甲方并簽字確認。
③控制柜內電纜，在標識清楚后，用專業工具拆除，拆卸后電纜頭用絕緣膠布綁扎好，然后從控制柜內抽出，放置于橋架或電纜溝內。
④控制柜內端子應充分緊固，確保相關插件保持其位置，并用膠帶封住加固。
⑤用專用工具拆除柜體與底座之間的連接螺栓，然后鋪設鋼管軌道將電源柜移至室外，轉移時應當注意控制好方向及溫度，避免側翻和磕碰。
⑥控制柜移至室外后，由專人負責用塑料薄膜包裝袋包裝。將控制柜吊裝至倉庫后，交由倉庫保管員分類放置并保管好，吊裝過程中嚴禁碰撞。

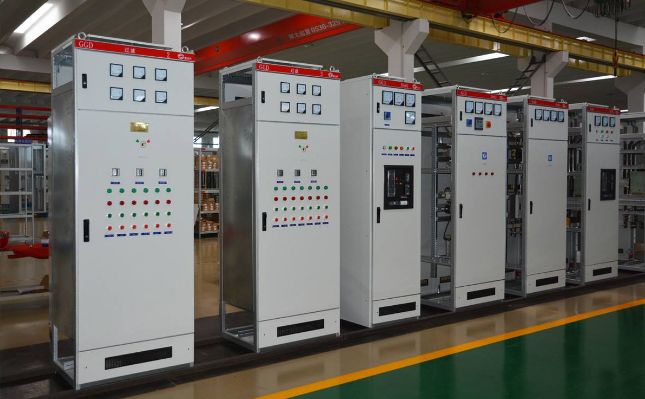

7、電氣成套裝置拆除
①檢查相關標識是否完整，確認接觸器各標識完整后方可進行拆除。
②對電源柜進行檢查，檢查項目如下：柜體指示儀表（如：電流表、電壓表等）、指示燈、熔斷器（各低壓回路主回路熔斷器、控制回路熔斷器等）、柜內保護繼電器、信號繼電器、空氣斷路器、轉換開關、插件。檢查電源柜的功能是否完好并符合規范及設計要求。檢查插件有無松動、變形，檢查柜體面漆是否有損傷或脫落，框架變形程度等。對以上各項質量檢查中存在的問題，列出質量檢查明細單提交甲方并簽字確認。
③電源柜內電纜在標識清楚后，用專業工具拆除，拆卸后電纜頭用絕緣膠布綁扎好，然后從電源柜內抽出，放于橋架或電纜溝內。
④電源柜內端子應充分禁錮，確保相關插件保持其位置，并用膠帶封住加固。
⑤用專用工具拆除柜體與底座之間的連接螺栓，然后鋪設鋼管軌道將電源柜移至室外，轉移時應當注意控制好方向及溫度，避免側翻和磕碰。
⑥電源柜移至室外后，由專人負責用塑料薄膜包裝袋包裝。將電源柜吊裝至倉庫后，交由倉庫保管員分類放置并保管好，吊裝過程中嚴禁碰撞。

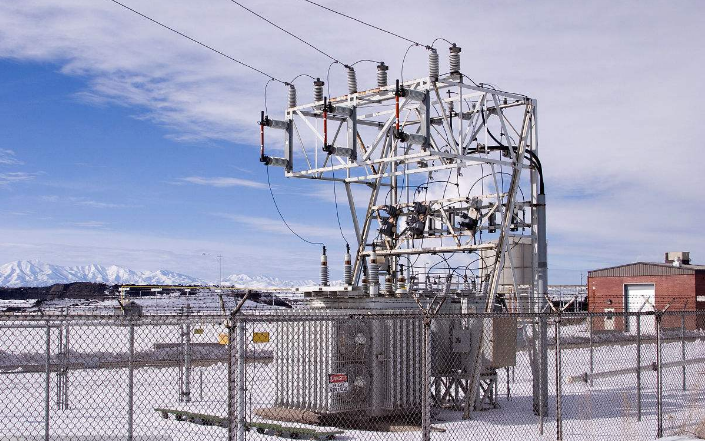

8、變壓器拆除
①檢查變壓器外觀是否完好，柜體漆面是否有損傷，框架變形程度，溫度保護器及柜內散熱風扇是否正常工作。
確認停電后，由電工負責做好標識后拆除高壓電纜，并用絕緣膠布纏繞保護電纜頭。
②由專人負責拆除固定變壓器地腳螺栓，然后鋪設鋼管軌道將變壓器移至室外，轉移時應當控制好方向及溫度，避免側翻和磕碰。
③變壓器移至室外后，由專人負責用塑料薄膜包裝袋包裝。將變壓器吊裝至倉庫后，交由倉庫保管員分類放置并保管好，吊裝過程中嚴禁碰撞。


9、電纜拆除
①根據現場情況，清理好電纜溝與橋架上的障礙物。必須清理干凈電纜溝內的石子瓦片，防止拖拉電纜時刮傷電纜外皮。
②清理電纜溝內的沙石時注意應使用特制工具，不得使用鐵鍬等鋒利鐵器，避免劃傷電纜外皮。
③電纜切斷前必須確定已完全停電，摸清每根電纜的用途及編號，切開點兩端做好標記。
④拖拉電纜時注意對電纜的保護，翻越電纜溝時下面墊上保護墊，用力不要太猛，注意保護電纜。
⑤電纜接頭處應包扎好，以防劃傷其它電纜。
⑥按照電纜規格與長度選用合適的電纜軸纏繞，然后移交倉庫保管員保管，并碼放整齊。
⑦對拆除的電纜保護管要堆放整齊，做好記錄，然后移交倉庫保管員保管。

10、螺栓拆除
拆裝螺栓的方法：螺栓的拆卸和裝配方法通常與連接形式、損壞和銹死程度等因素有關。下面著重介紹雙頭螺栓的拆裝；銹死螺栓螺母的拆卸；斷頭螺栓的拆卸方法。

A、雙頭螺栓的拆卸方法
①當要拆卸雙頭螺栓時，上扳手將上螺母擰緊在下螺母上，下扳手用力將螺母反時針方向轉動， 螺栓就會擰出。
②如果雙頭螺栓為反絲(左旋)的話，上扳手擰緊螺母，下扳手用力將螺母順時針方向擰出螺栓；
當要把雙頭螺栓裝配到閥件上時，下扳手壓緊下螺母，上扳手順時針方向用力旋轉上螺母，就可將雙頭螺栓擰緊在閥體上。
③如果雙頭螺栓為反絲的話，下扳手壓緊下螺母，上扳手逆時針方向旋轉上螺母，就可擰緊雙頭螺栓。
④其他方法：用特制的螺帽，上面有一只螺釘，起并緊雙頭螺栓的作用，螺帽內螺紋與雙頭螺栓同一規格。用時將雙頭螺栓旋入螺母中并緊螺釘，然后擰轉螺帽，就可擰轉雙頭螺栓。

B、銹死螺栓螺母的拆卸方法
①拆卸前，應用煤油浸透，并弄清螺旋方向，然后慢慢地擰松1／4左右，退回原來位置；這樣反復進退幾次，就可逐漸擰出螺栓。
②也可用手錘敲擊螺栓及螺母四周，將螺紋振松，然后再擰松螺栓螺母(但在敲擊的過程中，不要敲壞螺紋)。用敲擊法難以拆卸的螺母，可用噴燈或氧炔焰加熱，使螺母受熱膨脹，迅速將螺母擰出。對難以拆卸的雙頭螺栓，③用煤油浸透后，可用管子鉗卡在中間光桿位置上擰出。

C、斷頭螺栓的拆卸方法
①銼方榫擰出法和管子鉗擰出法，適用于螺栓在螺孔外有5mm以上高度的斷頭螺栓；
②點焊擰出法適用于斷頭螺栓在螺孔外或斷頭螺栓與螺孔相平的條件下，它是由鉆有比螺孔小的孔的扁鋼制成，點焊填滿孔后擰出；
③方孔楔擰出法適用于斷在螺孔內的螺栓，方法是先將螺栓中間鉆一小孔，用方孔錐具敲人小孔中，然后擰出；
鉆孔攻絲恢復法適用于無法取出螺栓的情況，它是先將螺栓斷面整平，打樣沖后，用比螺紋內徑稍小的鉆頭鉆孔，最后按原螺紋攻絲而成。
④斷頭螺栓在采用以上擰出方法之前，應采取一些常規措施，如煤油浸透、清除表面油污銹跡(這點特別對點焊的擰出法更重要，否則焊不牢)。必要時，還可將螺栓周圍加熱，在熱塑的條件下將螺栓擰出。對斷頭螺栓的擰出還可以采用化學腐蝕方法，適當清洗銹死和腐蝕的螺栓、螺孔，會加快斷頭螺栓的擰出(擰出螺栓后應用水沖洗螺孔，以免殘存化學藥劑腐蝕閥件。
